Торжество атома. Как работает Запорожская АЭС

Александр Чекменев

Атомные электростанции остаются стержнем украинской энергосистемы: за восемь месяцев 2020 года четыре АЭС произвели 53,1% всей электроэнергии. Крупнейшая в Европе, Запорожская АЭС производит пятую часть всей электроэнергии Украины. С момента запуска в 1984 году станция сгенерировала 1188,41 млрд кВт/ч. В 2019 году Украина потребила 150,22 млрд кВт/ч.

Інвестувати? Почекати? Продавати? Війна змінює все, крім обов’язку лідера приймати виважені рішення. Вже 30 травня 40+ спікерів поділяться досвідом на Першій щорічній конференції про фінанси, інвестиції та економічне зростання. Купуйте квиток за посиланням.

Торжество атома. Как работает Запорожская АЭС /Фото 1

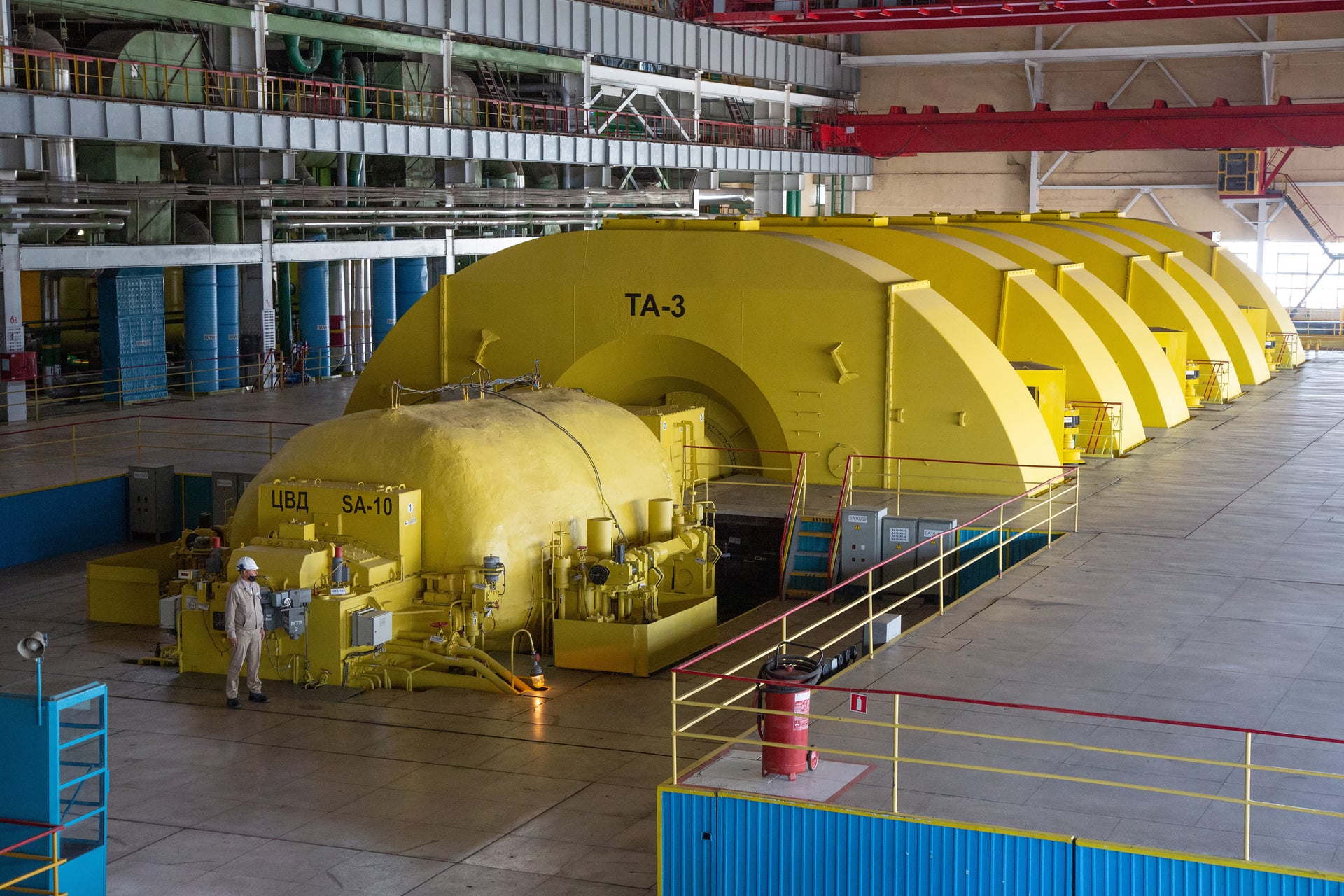

Паровая турбина энергоблока. Пар крутит турбину, а турбина запускает генератор, который вырабатывает электроэнергию.

Торжество атома. Как работает Запорожская АЭС /Фото 2

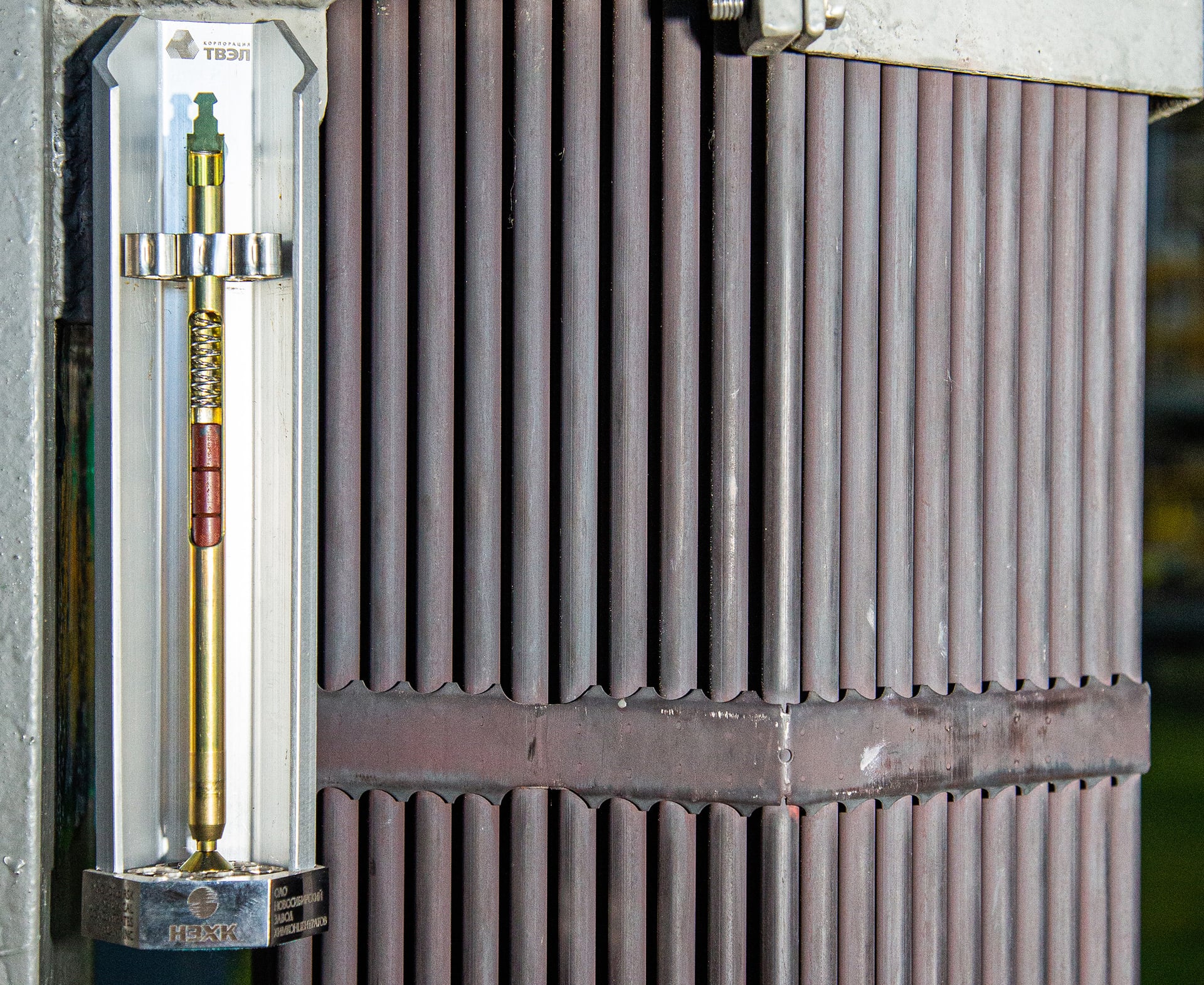

Топливо для АЭС хранится в твэл (тепловыделяющих элементах) — герметически заваренных трубках из циркониевого сплава (на переднем плане). 312 твэлов собирают в пучок, или тепловыделяющую сборку (серые трубки на заднем плане), и отправляют в реактор

Торжество атома. Как работает Запорожская АЭС /Фото 3

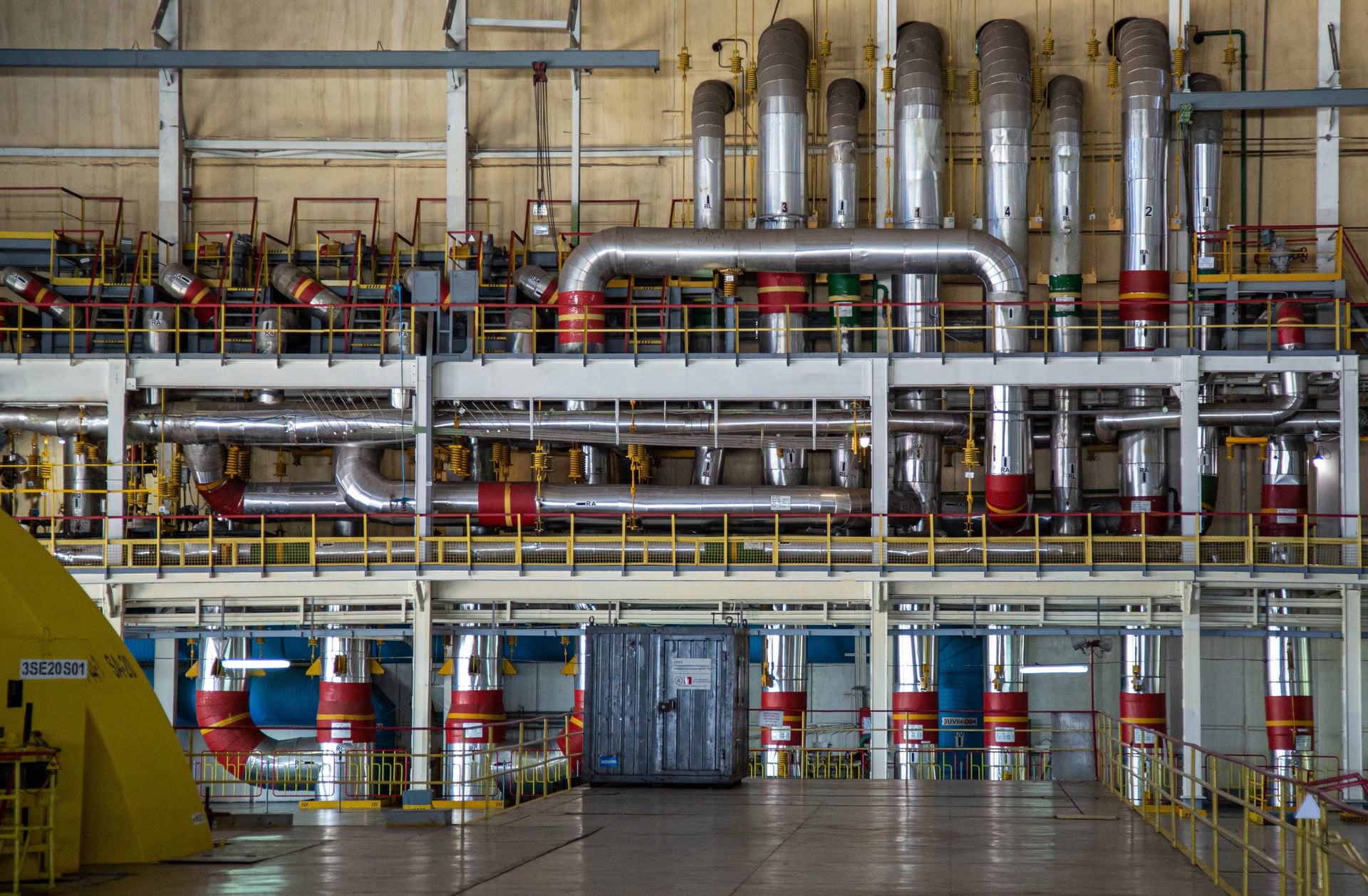

Трубопроводы машинного зала. Ядерная энергия — второй по значимости низкоуглеродный источник энергии после гидроэнергии. Чтобы произвести столько же электричества, сколько генерирует ЗАЭС, угольная или газомазутная станция ежедневно выпускала бы в атмосферу более 50 000 «лишних» тонн CO₂

Александр Чекменев

Александр Чекменев

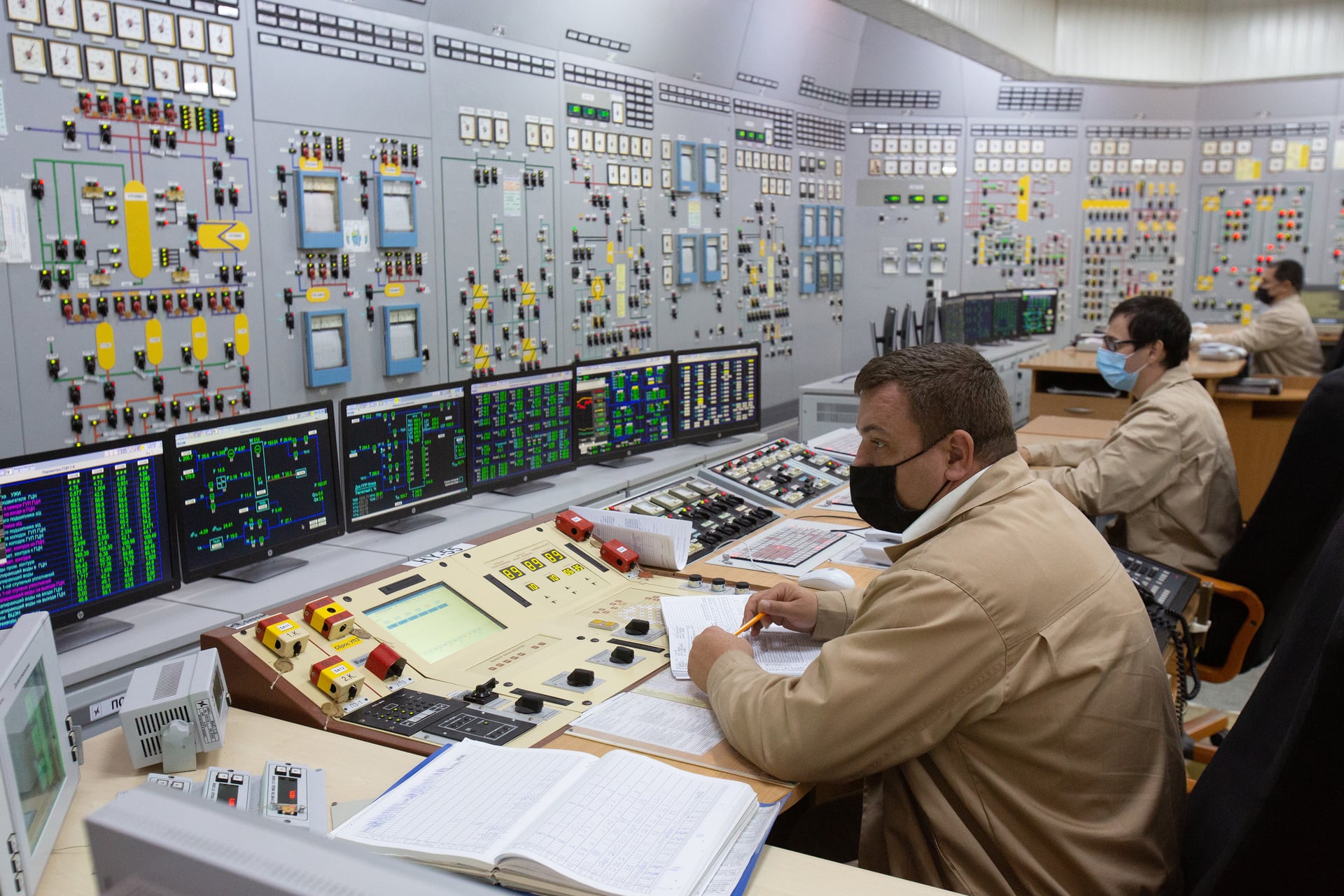

Мозг АЭС. Отсюда запускаются все основные технологические процессы энергоблока

Торжество атома. Как работает Запорожская АЭС /Фото 4

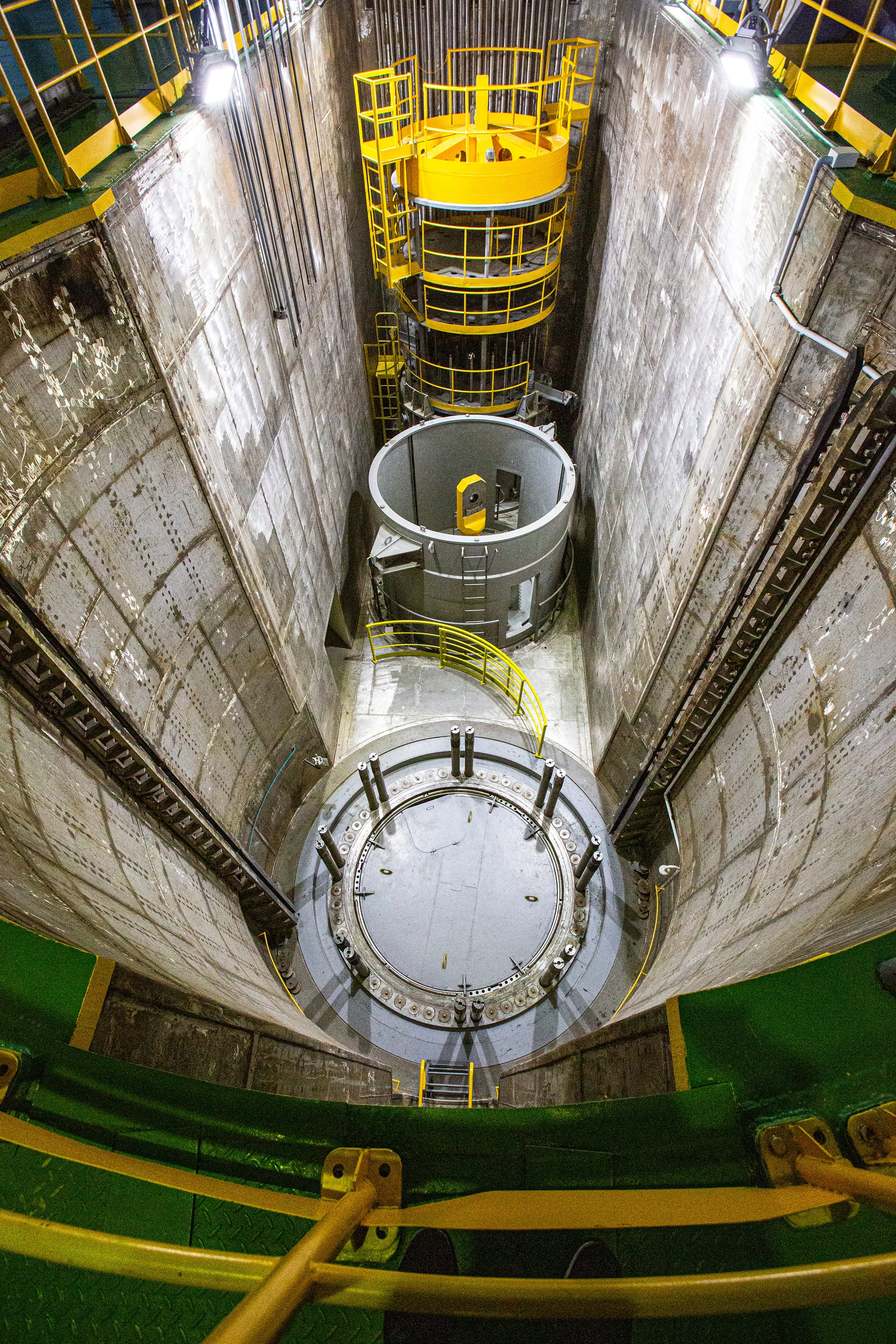

Тренажерный комплекс, укомплектованный оборудованием, которое используется на АЭС. Так, например, выглядит водо-водяной энергетический реактор (ВВЭР-1000). Он вырабатывает тепло, которое передается в парогенератор

Торжество атома. Как работает Запорожская АЭС /Фото 5

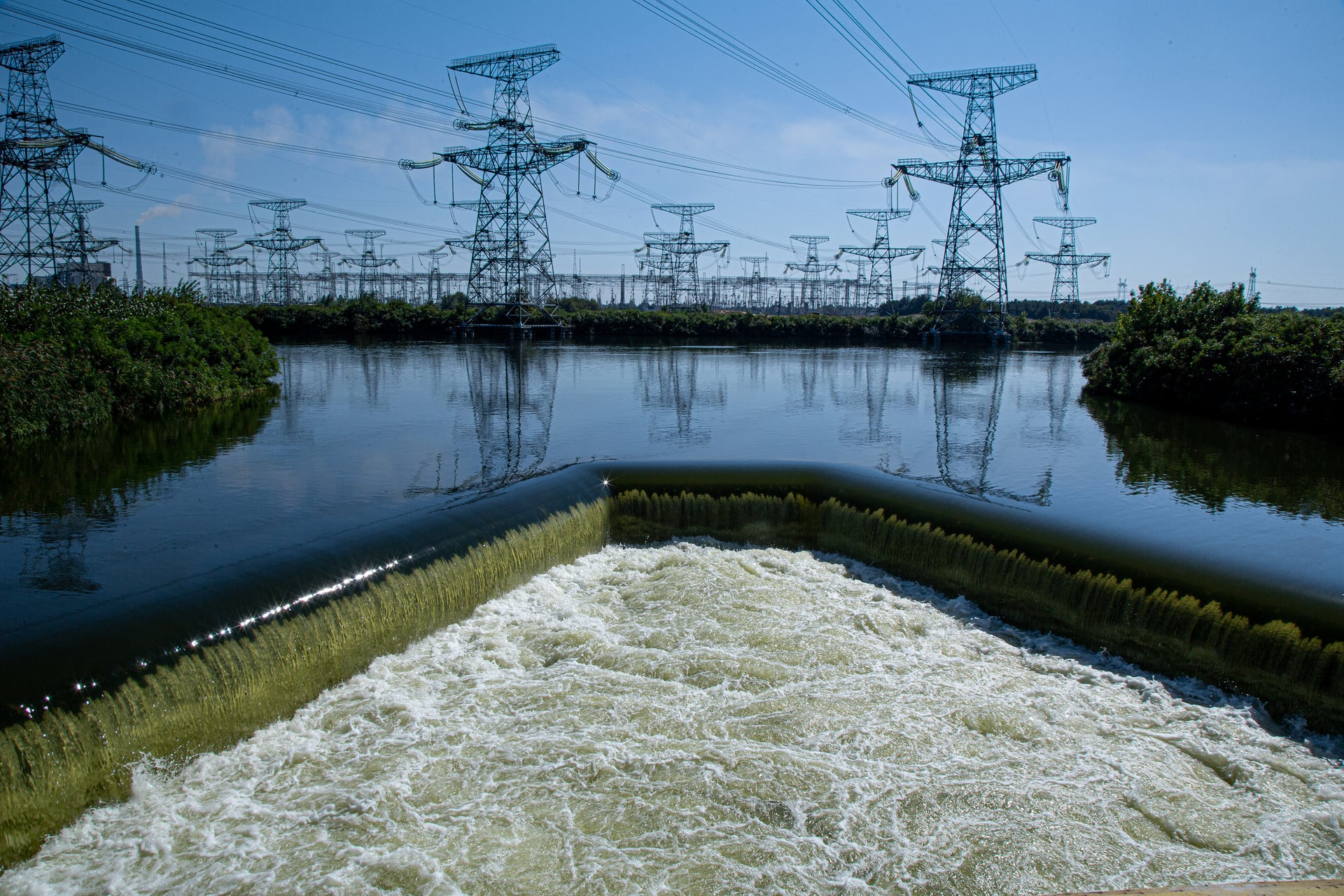

Пар, прошедший через турбину, охлаждают. В конденсаторе он превращается в воду и сбрасывается в пруд-охладитель

Торжество атома. Как работает Запорожская АЭС /Фото 6

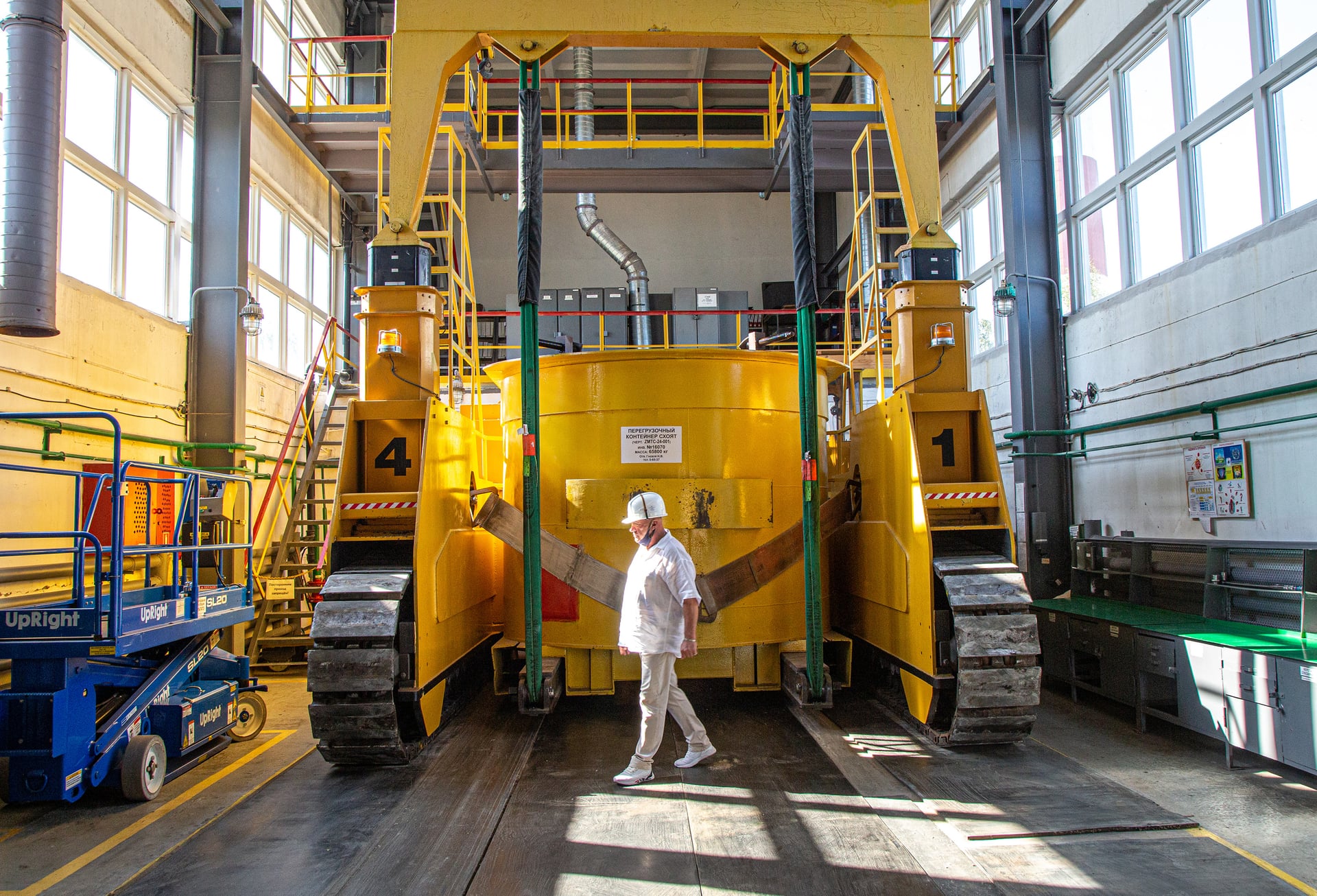

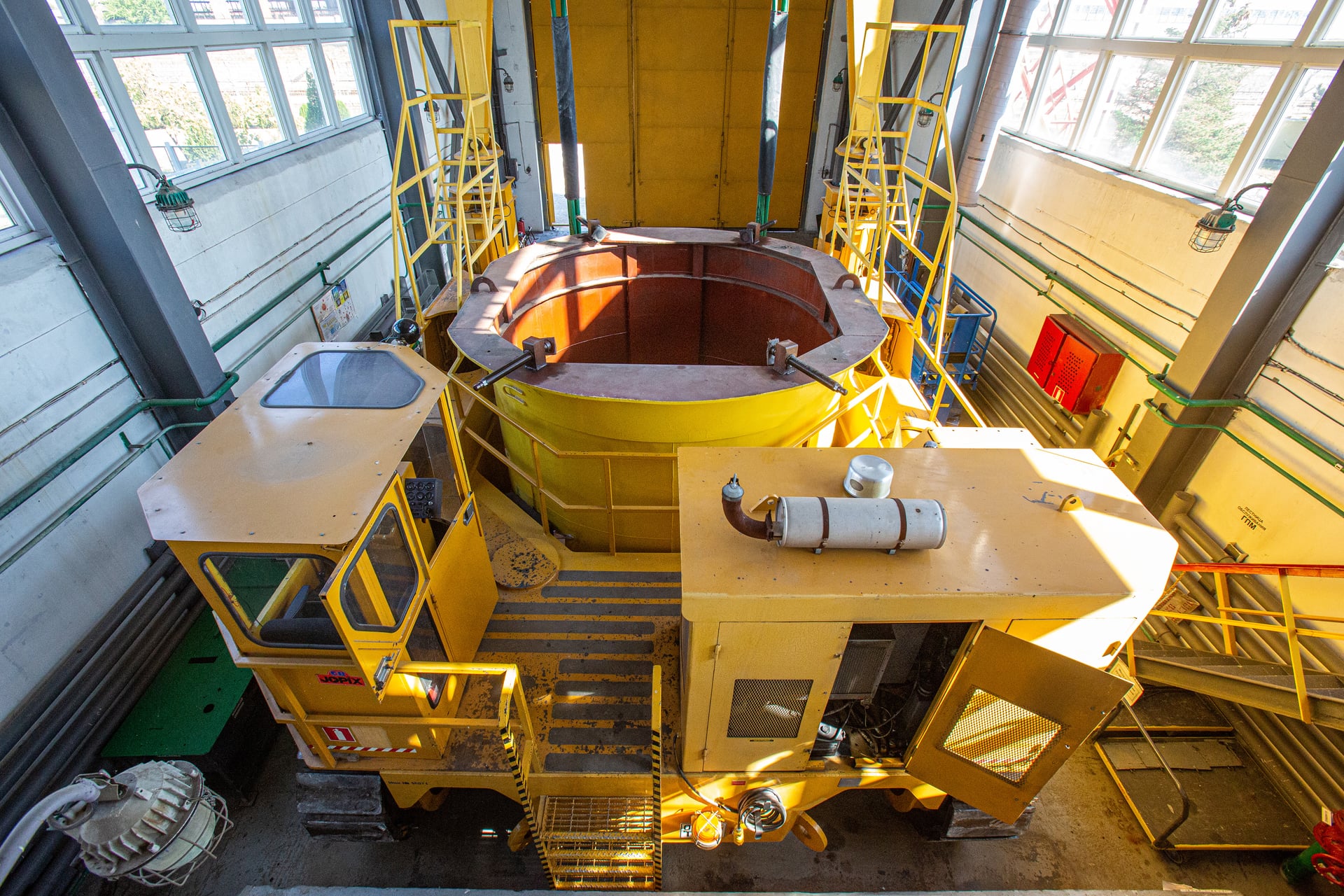

ЗАЭС единственная в Украине использует систему сухого хранения отработанного ядерного топливо (СХОЯТ). Если бы на всех четырех украинских АЭС были такие хранилища, Украина ежегодно экономила бы минимум $150 млн на вывозе отработанного топлива в Россию. Пучки ТВЭЛ помещают в бетонные контейнеры и на транспортере перевозят в СХОЯТ

Торжество атома. Как работает Запорожская АЭС /Фото 7

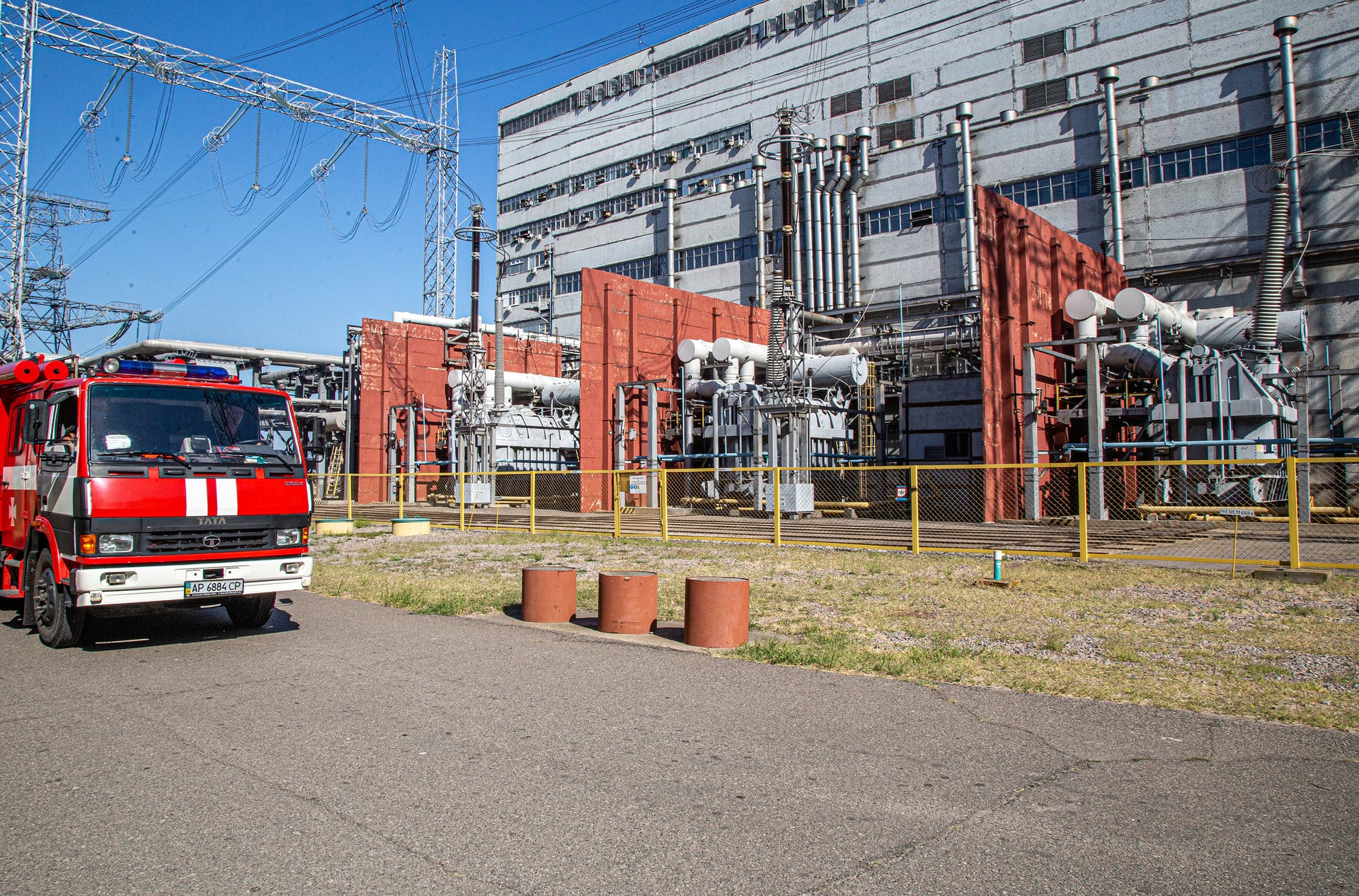

АЭС вырабатывает электроэнергию низкой частоты. В трехфазном блочном трансформаторе «доготавливают» электроэнергию и выдают в общую энергосеть напряжением 330 кВт и 750 кВт

Торжество атома. Как работает Запорожская АЭС /Фото 8

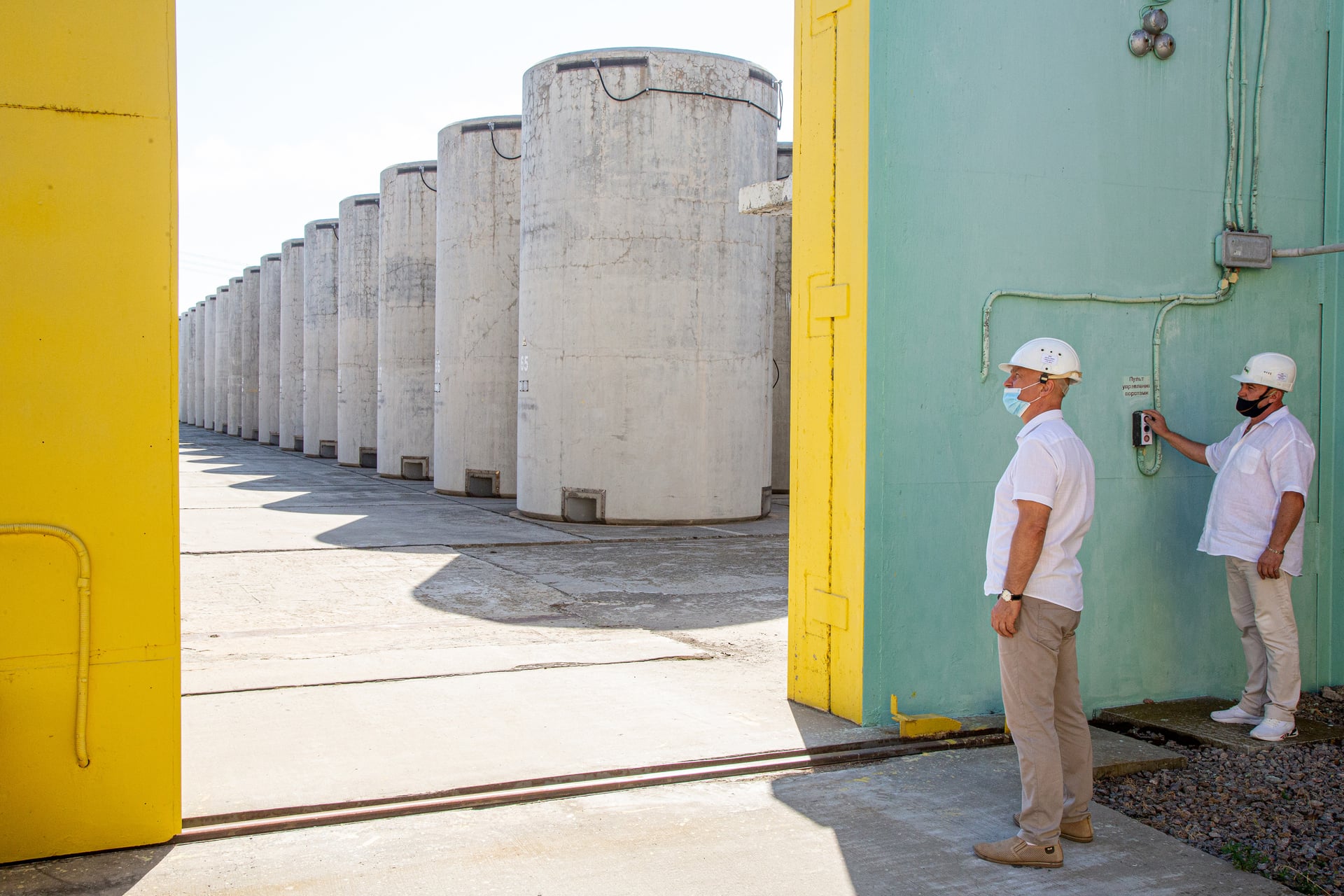

Площадка СХОЯТ. Комплекс рассчитан на 380 вентилируемых контейнеров хранения и вмещает 9000 отработанных тепловыделяющих сборок

Торжество атома. Как работает Запорожская АЭС /Фото 9

Опубликовано в четвертом номере журнала Forbes (октябрь 2020)
